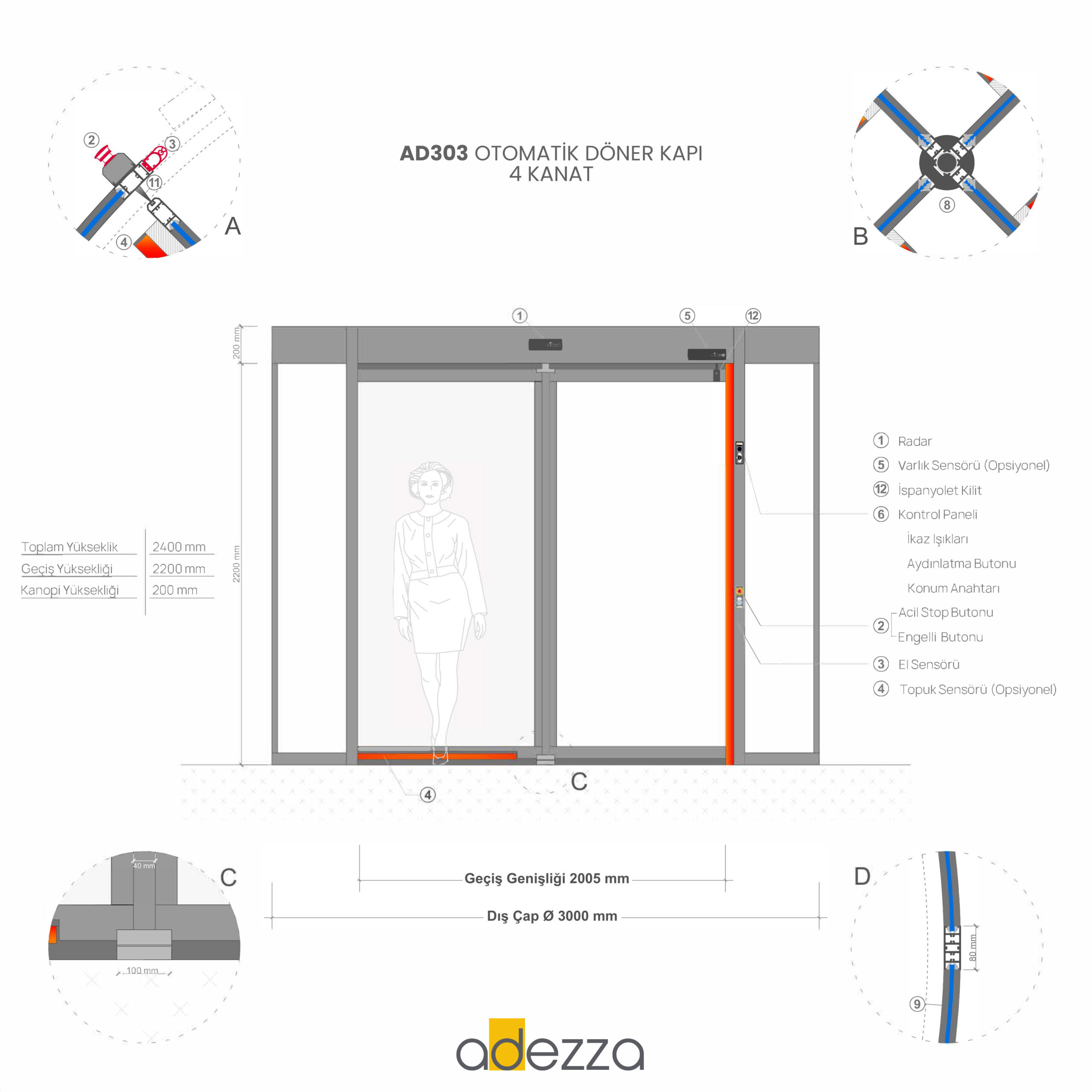

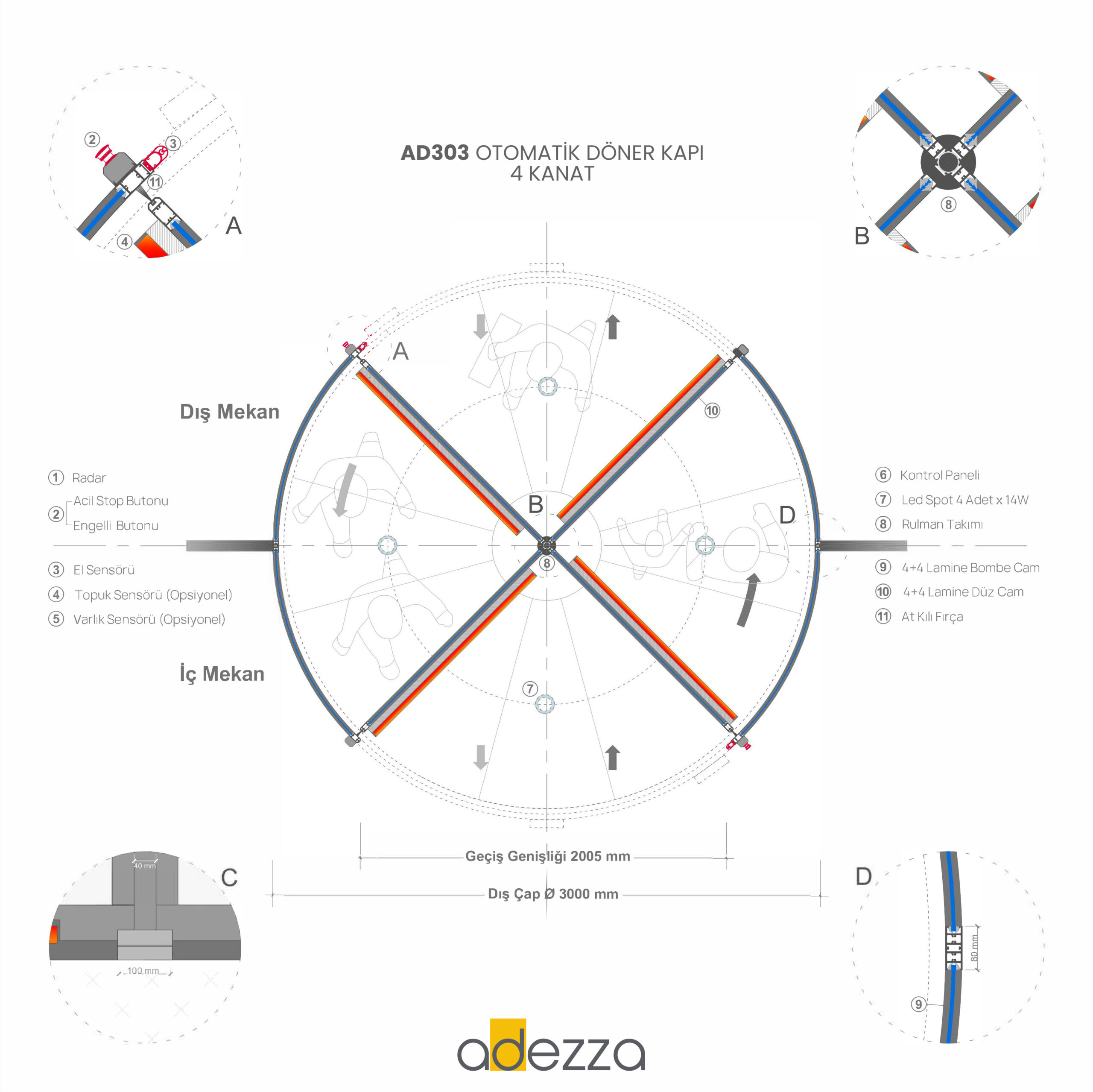

Ø3000 mm 4 Kanatlı Otomatik Döner Kapı

ADZ303 Otomatik Döner Kapılar

Enerji verimliliği, konfor ve güvenliği bir araya getiren döner kapı sistemleri, modern mimarinin en işlevsel giriş çözümlerindendir.

Sensör destekli otomatik kontrol sistemi sayesinde giriş-çıkış yoğunluğunu akıcı hale getirirken, rüzgar, toz ve gürültü gibi dış etkenlere karşı etkili bir bariyer oluşturur.

Sessiz çalışma prensibi, yüksek güvenlik standartları ve estetik tasarımıyla mimari bütünlüğü tamamlar.

Farklı çap, giriş yüksekliği, cam ve kanat seçenekleriyle her bina tipine ve mimari stile uyum sağlayan döner kapılarımız, girişlerde prestijli bir görünüm oluşturur.

Adezza döner kapıları, zorlu iklim koşullarına ve yoğun kullanım gereksinimlerine uygun olarak 115V/230V – 50/60 Hz güç yapısıyla, Motor IP55 ve pano IP22 koruma sınıfında çalışır.
-40°C ile +60°C arasında performans sunan sistem, A sınıfı düşük ses seviyesi ile maksimum 50 dB(A) değerinde sessiz bir çalışma sağlar.
Giriş ve çıkışta acil durdurma butonu ve geçiş butonu standarttır. Ayrıca güvenlik önlemleri olarak topuk, varlık, perde sensörü opsiyonel olarak eklenebilir.
Verimlilik tarafında enerji tasarrufunu artıran çözümler, Alüminyum paspas sistemleri, Hava perdesi, Kanopi ısı yalıtımı, Motor ısıtma ünitesi gibi gelişmiş seçenekler opsiyonel olarak sunulur.
Kumanda sisteminde üç konumlu anahtarlı kumanda paneli standarttır; dileyen kullanıcılar için 4 inç dokunmatik ekranlı kumanda paneli de mevcuttur.
Tüm kanat camları ve bombe camlar 4+4 lamine camdan üretilirken, EPDM cam fitilleri ile sızdırmazlık güçlendirilir. İsteğe bağlı olarak farklı renklerde cam seçenekleri eklenebilir.
Renk ve kaplama bölümünde standart RAL renkleri ve gri eloksal kaplama yer alırken, özel RAL seçenekleri ve özel eloksal uygulamaları opsiyonel olarak sunulur.
Bunun yanında satine, parlak veya ayna paslanmaz kaplama seçenekleri ile kapı görünümü daha premium hale getirilebilir.
Ø1800–3400 mm kapılar için dört adet ,Ø3401–4000 mm kapılar için altı adet 14W LED spot standart olarak kullanılır; ayrıca ekstra spot ekleme imkânı mevcuttur.
Donanım tarafında kanopi, korozyona ve pasa dayanıklı hafif alüminyum profillerden üretilir. Kanopi için farklı renk seçenekleri tercih edilebilir. İç tavan 1,5 mm kalınlığında on iki adet dilimli levhadan oluşur;
Kapının konumuna göre ihtiyaç halinde tahliye kanallı su izolasyonu opsiyonel olarak uygulanabilir . Çatı kısmı yine 1,5 mm kalınlığında yarım daire alüminyum levhadan imal edilir.
Tüm modellerde 40 mm at kılı fırçalar kullanılır.
Otomatik döner kapılarda opsiyonel olarak kapı kolu eklenebilir, bu kapı kolları için yatay Ø32 mm paslanmaz boru veya dikey Ø40 mm alüminyum boru alternatifleri sunulur.
Alüminyum paspas kullanımında zemin halkası standart olarak kullanılır, fakat müşteri isteğine göre döner kapı içi ve dışı için ayrı bir döşeme malzemesi kullanılmak istenirse ayrıca 20×40×2 mm paslanmaz profilden opsiyonel olarak zemin halkası üretilebilir.

Standart ve Opsiyonel Donanımlar

Standart Kontrol Paneli

Led uyarı ışıklarıyla sistem durumu ve arıza göstergesi
Aydınlatma açma kapama fonksiyonu
Konum anahtarı ile Mod seçimi

Dokunmatik Kontrol Paneli (Opsiyonel)

Sistem durumu ve arıza denetimi
Dönüş hızı ve bekleme süresi ayarları
Tork sınırı ve kuvvet kontrolü
Dönüş başlangıç ve duruş ayarları

El Sıkışma Sensörü (Standart)

Dönen kanat ile sabit dikme arasına el veya parmak sıkışmasını önler, temas algıladığında kapı otomatik olarak durur.

Topuk Sensörü (Opsiyonel)

Topuk sensörü, döner kapı kanadına temas eden bir engeli algılayarak kapının hareketini durduran güvenlik sensörüdür.

Varlık Sensörü (Opsiyonel)

Kapı önündeki (Sabit kanatla dönen kanat arasında) insanı veya nesneyi algılayarak hareketi durdurur.

Perde Sensörü (Opsiyonel)

Dönen kanat üstündeki sensör, yaklaşan kişiyi veya nesneyi algılayarak dönmeyi durdurur.

Acil Stop Butonu / Engelli Butonu (Girişte ve Çıkışta Standart)

Acil Stop butonuna basıldığında kapı anında durarak olası kazaları önler.

Engelli butonuna basıldığında dönme hareketini yavaşlatır, güvenli ve konforlu geçiş sağlar.

		StandartÖzellikler	OpsiyonelÖzellikler
Teknik Değerler	Güç Kaynağı Koruma	115V/230V ~ 50/60 hz
	Sınıfı Çalışma Ortam	Motor IP55/Pano IP22
	Sıcaklığı Gürültü	-40 / +60 °C
	Seviyesi	A Sınıfı, Max 50 dB(A)
Güvenlik	Radar	3 Kanat Ø 1800 mm – Ø 3600 mm Arası 4 Kanat Ø 1800 mm – Ø 2600 mm Arası Giriş ve Çıkışta Birer Adet
	Radar	3 Kanat Ø 3601 mm – Ø 4000 mm Arası 4 Kanat Ø 2601 mm – Ø 4000 mm Arası Giriş ve Çıkışta İkişer Adet
	Acil Stop Butonu	Giriş ve Çıkışta Birer Adet
	Engelli Geçiş Butonu	Giriş ve Çıkışta Birer Adet
	El Sıkışma Fitili	Girişte ve Çıkışta Standart
	Topuk Sensörü	–	Opsiyonel
	Varlık Sensörü	–	Opsiyonel
	Perde Sensörü	–	Opsiyonel
	Kırılan Kanat	–	Opsiyonel
	Gece Kalkanı	–	Opsiyonel
	Elekro Mekanik Motor Kilidi	–	Opsiyonel
Verimlilik	Hava Perdesi	–	Opsiyonel
	Paspas	–	Opsiyonel
	Kanopi Isı Yalıtım	–	Opsiyonel
Kumanda Sistemi	Kumanda Paneli	Üç Konumlu Konum Anahtarlı Kuman- da Paneli Standart
Kumanda Sistemi	Dokunmatik Ekran		4 İnç Dokunmatik Ekran Kumanda Paneli Opsiyonel
Camlar	Kanat Camları	4+4 Lamine Cam
	Bombe Camlar	4+4 Lamine Cam	–
	Cam Fitilleri	EPDM Cam Fitilleri	–
	Renkli Camlar	–	Opsiyonel
Renk ve Kaplama	Renk	Standart Ral Renkleri ve Gri Eloksal	Özel Ral renkleri ve Özel Eloksal
Renk ve Kaplama	Paslanmaz Kaplama	–	Satine, Parlak ve Ayna Paslanmaz
Aydınlatma	Led Spot 14 W	Ø 1800 mm – Ø 3400 mm Arası 4 Adet Ø 3401 mm – Ø 4000 mm Arası 6 Adet	Extra Spot Opsiyonel
Aydınlatma	Dairesel Led Aydınlatma	–	Opsiyonel
Donanım	Kanopi	Korozyona ve Pasa Dayanıklı, Hafif Alüminyum Profiller	–
	İç Tavan	1,5 mm Kalınlıkta 12 Adet Dilim Levha	Farklı Renkler Opsiyonel
	Çatı	1,5 mm Kalınlıkta Yarım Daire Alüminyum Levha	Tahliye Kanallı Su İzolasyonu
	Fırçalar	40 mm At Kılı Fırçalar	–
	Kapı Kolu	–	Yatay Ø32 mm Paslanmaz Boru, Dikey Ø40 mm Alüminyum Boru
	Zemin Halkası	–	20x40x2 mm Paslanmaz Profilden
	Motor Isıtma Ünitesi	–	Opsiyonel
